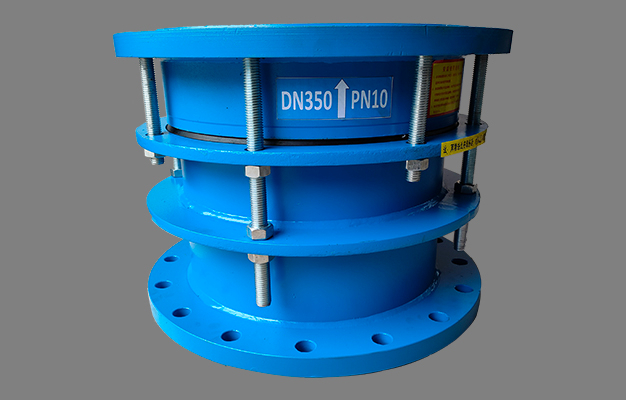

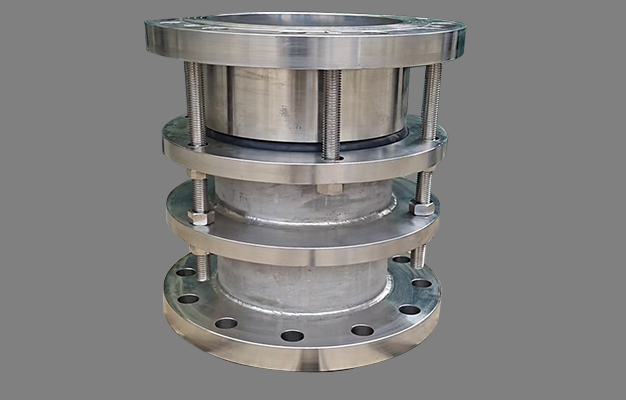

型号介绍

双法兰传力接头的型号为VSSJAF（C2F）型：两边均与法兰连接，安装时调整产品两端连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道自由伸缩，锁定伸缩量，确保管道的安全运行。

作用

双法兰传力接头主要用于泵、阀门等附件的松套连接。双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

安装说明

由本体，密封圈，压盖，伸缩短管等主要部件组成该产品适用于两边均与法兰连接的管道中安装时调节产品两端与法兰的安装长度，对角均匀拧紧压盖螺栓使用其成为一个整体并有一定的位移量方便安装维修时根据现场时根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。

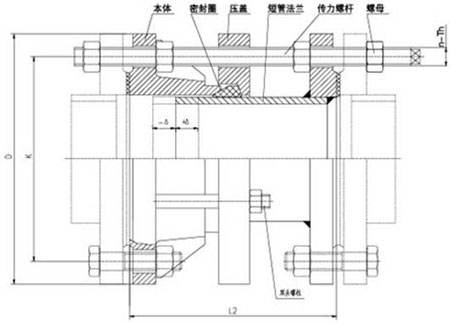

产品示意图

零部件材料

技术要求

公称通径	管子外径		外形尺寸		法兰连接尺寸
Nominal Diameter DN	External diameter of pipe		Length		0.6Mpa				1.0Mpa
	Dw	do	L	1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170			220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225			285	240	8-M20
200	219	219			320	280		22	340	295		28
250	273	273			375	335	12-M16	24	395	350	12-M20
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445		26	505	460	16-M20	30
40	426	426			540	495	12-M20	28	565	515	16-M24	32
450	480	480			595	550		28	615	565	20-M24	32
530	530	530			645	600	20-M20	30	670	620		34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720			860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428			1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628			1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230			3525	3430	72-M45	76
